e-drill
Tidspres i efteråret og foråret kræver en effektiv og alsidig såmaskinekombination, som Kverneland e-drill.
Denne integrerede såmaskine er effektiv, præcis og brugervenlig.
Højdepunkter
- Reduceret krav til løftekraft
- Enkel og pålidelig kalibrering med ELDOS
- Enkel og uafhængig dybdejustering
- Præcis frøplacering ved hjælp af CX-II-skær
Beskrivelse

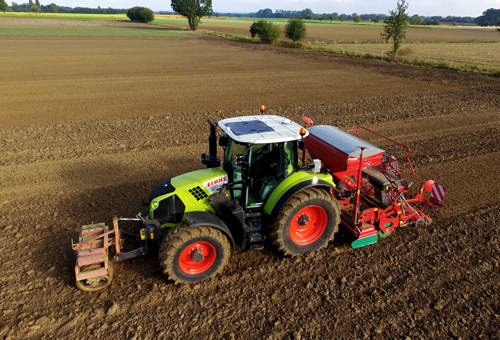

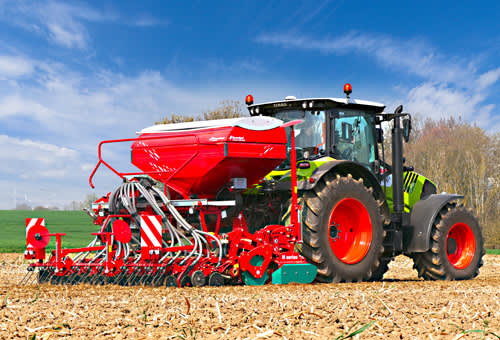

Kvernelands e-drill-serie af integrerede såmaskiner monteret på en motorharve muliggør aktiv forberedelse af såbedet, jordkomprimering og præcis såning i ét arbejdsgang. Det gennemprøvede koncept og det overskuelige design af e-drill maxi og e-drill compact sikrer sammen med den høje grad af indbygget intelligent teknologi en præcis og pålidelig ydeevne.
Med den innovative pneumatiske såmaskine får føreren maksimal brugervenlighed, lige fra opsætning og påfyldning til betjening og transport. Såbeholderen er monteret direkte på Kvernelands harves trepunktsophæng for at sikre et lavt tyngdepunkt og dermed reducere behovet for løftekraft.
Inden for serien af Kvernelands frøsåmaskiner monteret på en kraftharve er e-drill maxi plus den kombinerede frø- og gødningsmodel, der kan udbringe to forskellige produkter i ét arbejdsgang. Det kan være to typer frø, frø og gødning, en kombination med f.eks. sneglekorn eller blot én type frø.
Med den kombinerede såmaskine kan beholderen med stor kapacitet opdeles i et justerbart forhold på 60:40, 70:30 eller 100:0 med to uafhængigt fungerende ELDOS-doseringsanordninger placeret på hver sin side. Med CX-II-såskæret med dobbelt indføring lægges frøene og gødningen præcist i sårækken i ét eneste gennemløb.

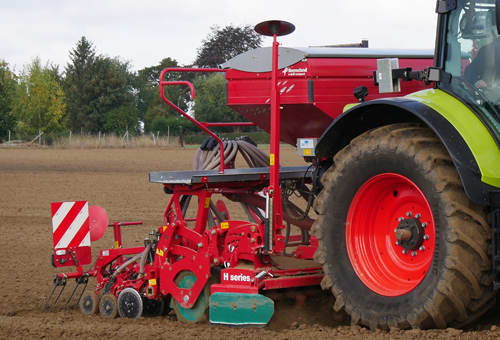

Kverneland CX-II-såskæret på e-drill er præcist og meget nemt at indstille. Det garanterer jævn kørsel og kræver mindre trækkraft samt mindre såskærstryk for at opnå en konstant sådybde på op til 6 cm. Med den fastspændte Kverneland CX-II-såkrop har landmændene frihed til at vælge den rækkeafstand, dybdekontrol og trykhjulskonfiguration, der giver de bedste resultater for deres afgrøde, klima og driftsform, hvilket sikrer præcision, effektivitet og ensartede udbytter.
Valget af den rigtige rækkeafstand er en afgørende beslutning for enhver landmand, der afhænger af det lokale udbyttepotentiale, afgrødesorten og høstmålene. Kverneland tilbyder fra fabrikken en forindstilling på enten 12,5 cm, 15,0 cm eller 25,0 cm, hvor CX-II-skærene er placeret forskudt i to rækker.
Højdepunkter
- Tæt tyngdepunkt for reduceret behov for løftekraft
- En enkel og pålidelig kalibrering med elektrisk drevet måleanordning ELDOS: selvovervågende og let tilgængelig
- Enkle og uafhængige dybdejusteringer af motorsharven og såskæret for ensartet dybdekontrol og frøplacering
- Præcis frøplacering ved hjælp af CX-II-skærene
- Central dybde- og trykjustering af efterharven
- Arbejdslys inde og ude i beholderen muliggør sikker brug selv i mørke
Funktioner
Funktioner
- The CX-II disc coulter from Kverneland not only guarantees smoother running but also exact seed placement.
- The flatter cutting angle of only 5.4° of the steel disc requires less pulling power to reach a constant seeding depth of up to 6cm.
- Due to the combination of the steel disc with a diameter of 325 mm and the flexible plastic disc, there is no need for independent scrapers, saving the cost for expensive wearing parts. In addition the coulter is completely maintenance-free!
- Up to 35 kg coulter pressure can be achieved by a pre-loaded spring. Safe operation is ensured when working with high working speeds and high quantities of plant residues on the soil surface.
- An inter-row coulter spacing of 445 mm for maximum clearance and the following press wheel (standard equipment) ensure an optimum seed/soil contact in all conditions.
- The press wheels can be set in fixed or floating position in order to be able to adapt quickly to changing weather, soil or working conditions.
- The metering device ELDOS accurately measures the required volume of seed by the distinctive rotor and discharges it into the seed injector where is is mixed with the air stream and then conveyed through the diffusor tube and the seed delivery hoses to the coulters.
- The distribution head is mounted in a protected position inside the seed hopper.
For the electronic control of the e-drill, a whole range of steering systems is available

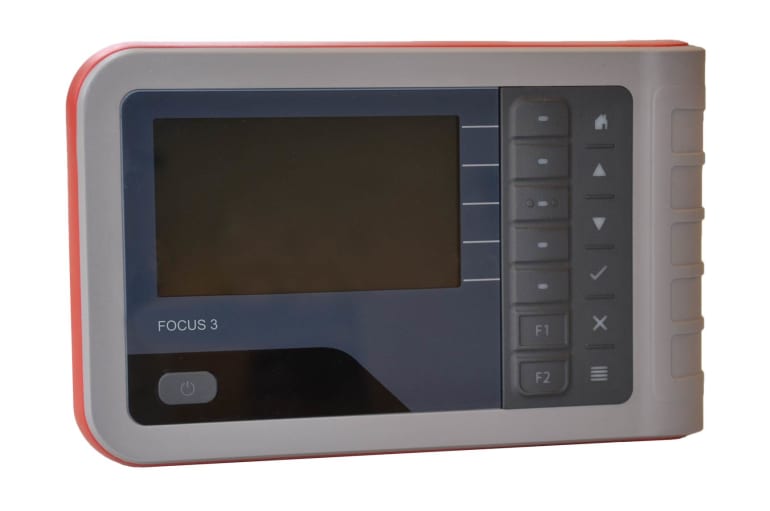

Focus 3
Focus 3 is the new terminal steering the e-bas system which features hopper low level sensor, various tramline systems, information about ha, km/h monitoring of fan speed, pre-emergence marker, seed rate adjustments. Focus 3 is not ISOBUS compatible.

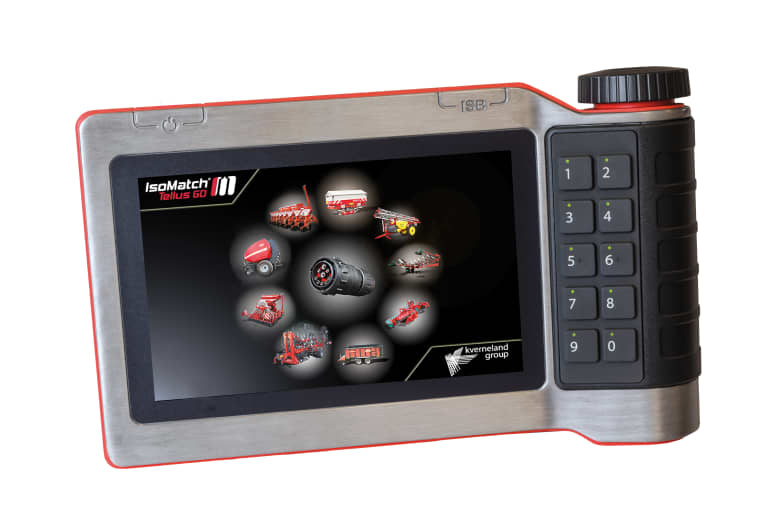

IsoMatch Tellus GO
The multifunctional one-screen terminal has been developed for fast and simple control of all ISOBUS implements, giving the farmer a ‘customer made’ experience as it suits all needs for plain and efficient handling of farming machinery and tasks. IsoMatch Tellus GO is the farmer’s first step into Precision Farming. With the easy to use application, IsoMatch GEOCONTROL, it is possible to boost efficiency and save time and costs. The application includes Manual Guidance, Section Control and Variable Rate.
IsoMatch Tellus PRO
- Two ISOBUS interfaces in one terminal
- Multifunctional ergonomic design
- ISOBUS Shortcut Button (ICB)
The IsoMatch Tellus PRO is the first ISOBUS terminal in the world with the capability to operate two different (machine) screens through one terminal, without the need to constantly toggle between screens. Via the ISOBUS connection, IsoMatch Tellus PRO automatically identifies the job control unit, which is located on the machine.

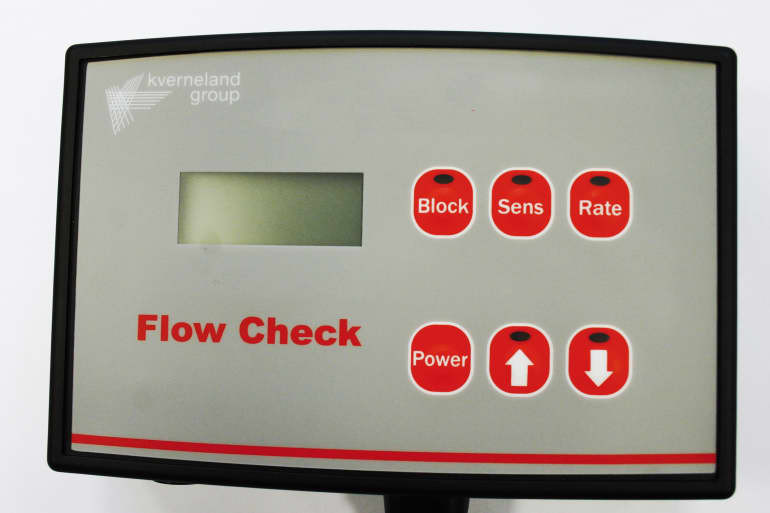

Flow-Check seed-flow monitoring
Kverneland Group offers an optional seed flow check system for pneumatic seed drills. This is an independent system which monitors the seed distribution tubes immediately recognising and reporting any blockages or errors. The display indicates the affected seed delivery tube, making it possible to localise and remove the problem quickly. The system is suitable for all common seed types and can be fitted retrospectively on all pneumatic seed drills.
- The new metering device is electric driven by e-com and is fully ISOBUS compatible.
- GEOCONTROL by GPS signal is possible which avoids double seeding.
- Special sensors ensure functionality from the tractor cab.
- Four standard rotors are delivered for fine and large seeds or fertiliser.
- A fifth rotor is offered as an option for maize, sunflowers and greening seeds.
- The exchange of the rotors is quick and easily done without any tools.
- Application rates from 1 to 400kg/ha are possible (depending on working speed and width).
- The metering device is always easily accessible.
Calibration
- Very simple calibration test due to the separate seed guidance.
- A remote control allows the driver to operate the calibration process at the metering device.
- No gear has to be adjusted. The driver simply enters the desired values into the terminal, presses one button to start at the metering device and that’s it.
- The calibration is done automatically.
- A calibration flap with an integrated gate prevents any seed from dropping into the hose.
Flexibility is key!
The coulterbar can be easily coupled and uncoupled with a coupling hook similar to the front loader coupling. Track markers are attached to the power harrow. Therefore, the power harrow is ready for solo operation within short time. The coulterbar is attached with the Euro-Connection directly to the roller frame and can quickly and easily be hitched thanks to the readily accessible hydraulic and electronic interface.
The e-drill is exclusively designed to be combined with Kverneland power harrows (H-series and NGS).
Præcisionslandbrug
Præcisionslandbrug
IsoMatch Tellus GO+
Når der besluttes, hvilket udstyr der skal købes, er det ikke altid let at finde den optimale løsning på det brede marked, som der tilbydes i dag. Teknologien udvikler sig hurtigt, da vores traktorer og redskaber er mere og mere udstyret med højteknologisk elektronik. Vi forstår denne kompleksitet og er forpligtet til at give dig nemme landbrugsløsninger. derfor er disse omkostningseffektive ISOBUS Universal Terminals, IsoMatch Tellus PRO og IsoMatch Tellus GO+ lavet til dem der ønsker en nem og effektiv maskinstyring.
Med sine avancerede hardware og softwarefunktioner leverer IsoMatch Tellus PRO den optimale præcisionslandbrugsløsning til et alt-i-et kontrolsystem i dit traktorførerhus.
IsoMatch Tellus PRO er centrum for tilslutning af alle ISOBUS maskiner og en platform til kørsel af præcisionslandbrugsapplikationer. Det giver alt, hvad en landmand har brug for, for at få mest muligt ud af sine maskiner og afgrøder, samt med omkostningsbesparelser i gødning, kemikalier og frø ved automatisk sektionskontrol og variabel satskontrol. Med den unikke dobbeltskærms funktion giver det mulighed for at se og styre to maskiner og processer samtidigt.
Arbejd nemt, vær i kontrol.
IsoMatch Tellus GO+ er specielt udviklet til at styre maskinen på en enkel måde. Landmanden har fuld kontrol over maskinen på præcis den måde, han ønsker. Maskinen kan nemt sættes op med de bløde taster via 7" touch skærm og optimal kontrol under kørslen skal du bruge de hårde taster og drejekontakten. det har aldrig været så nemt at styre redskabet.
Det kan være dit første skridt ind i præcisionslandbrug, aldrig har det været så let.
IsoMatch Tellus GO+ gør det nemt at styre enhver ISOBUS maskine fra dit førerhus. IsoMatch GEOCONTROL giver dig mulighed for at opnå hørere udbytte, lavere omkostninger og gøre dit arbejde meget lettere. Denne licensnøgle er opdelt i to dele, sektionskontrol og variabel ratekontrol, som er tilgængelig fra IsoMatch Shop. Nu kan du købe den specifikke funktionalitet, du har brug for.
With manual guidance you are perfectly on track.
The IsoMatch InLine is a light bar which allows easy manual guidance. It is the perfect assistant to get you as close as possible to your desired A-B line. Mounted in the line of sight, you can easily see the distance from the A-B line and to which direction you should steer for the ideal position. The display of the IsoMatch InLine also displays the status of the machine sections, which adds more comfort of use. The LEDs can be dimmed for night operation.
SMART
Distance to A-B line with LED indication and a numeric display
EFFICIENT
Manual guidance in combination with IsoMatch GEOCONTROL
EASY
Displays status of machine sections
The essential accessory for IsoMatch GEOCONTROL.
The IsoMatch Global 2 is the GPS antenna, with DGPS accuracy, in the IsoMatch product range. It enables satellite navigation for site-specific section control, variable rate application, manual guidance and field registration.
SMART
Allows manual guidance, automatic section control and variable rate in combination with IsoMatch GEOCONTROL
EFFICIENT
DGPS accuracy without additional subscription fees
EASY
Easy to fit with mounting brackets included
IsoMatch MultiEye is an accessory for connecting multiple cameras to the IsoMatch Universal Terminal.
With the IsoMatch MultiEye you can connect multiple cameras to the IsoMatch Tellus or IsoMatch Tellus GO+ Terminal. You can easily switch between the cameras without the need for an additional screen in you tractor cabin. It gives you full control and overview of the entire machine operation during day and night, because of its night vision by integrated LED’s. This increases the safety when reversing the machine or manoeuvring around obstructions.
SMART
You can connect up to four IsoMatch Eye cameras and easily switch between the cameras with the remote control box which is standard included.
EFFICIENT
Full control and overview of entire machine operation from every side you want.
EASY
Night vision by integrated LED’s which increases the safety when reversing the machine or manoeuvring around obstructions.
The IsoMatch Grip is an ISOBUS auxiliary device developed for great operator comfort and efficient machine control. Its ergonomic shape and the complete freedom of assigning and controlling a total of 44 implement functions from one device are unique in the market today. From your fingertips you have endless possibilities to operate all machine functions as desired. And assignments are saved per machine making it even more applicable to your needs.
Teknisk specifikation
Teknisk specifikation
Download brochure
You can select up to 5 models. Additional models are disabled. Please adjust your selection if you'd like to choose different models."
You can select up to 2 models. Additional models are disabled. Please adjust your selection if you'd like to choose different models.
At least 1 model must be selected. Please adjust your selection if you'd like to choose different models.
| Model | Kverneland e-drill compact | Kverneland e-drill maxi | e-drill maxi plus | |
|---|---|---|---|---|
| Maskintype. | monteret på kultivator | monteret på kultivator | monteret på kultivator | |
| Arbejdsbredde (m) | 3,0 / 3,5 / 4,0 | 3,0 / 3,5 / 4,0 | 3,0 / 3,5 / 4,0 | |
| Transportbredde (m) | 3,0 / 3,5 / 4,0 | 3,0 / 3,5 / 4,0 | 3,0 / 3,5 / 4,0 | |
| Beholderkapacitet (l) | 1.100 | 1.600 | 2.100 4) | |
| Beholderudvidelser (l) | 300 | 400 | nej | |
| Hurtig tømningsrende | Standard | Standard | Standard | |
| Niveausensor | Standard | Standard | Standard | |
| Drivmekanisme 1000 omdr./min. | Tilvalg | Tilvalg | Valgmulighed | |
| Hydraulisk ventilatordrev | Standard | Standard | Standard | |
| Hydraulisk ventilatordrev med ventil | Tilvalg | Tilvalg | Tilvalg | |
| Hydraulisk blæserdrev med Load Sensing | Tilvalg | Tilvalg | Tilvalg | |
| ELDOS elektrisk drevet doseringsenhed (nr.) | Standard (1) | Standard (1) | Standard (2) | |
| Focus 3 2) | Standard med e-bas elektronisk | Standard med e-bas electronic | Standard med e-bas electronic | |
| Tellus 1200 / Tellus 700 2) | Valgfrit med e-com-elektronik | Valgfrit med e-com electronic | Valgfrit med e-com-elektronik | |
| Styring af doseringsenhed | Standard | Standard | Standard | |
| Justering af såmængde | Standard | Standard | Standard | |
| Såmængde (min. – maks.) ved 15 km/t | 1 - 400 kg/ha | 1 - 400 kg/ha | 2 x 1–400 kg/ha | |
| Afslutningsmagnetventiler til spor | Tilvalg | Tilvalg | Tilvalg | |
| Elektrisk afspærring på halv bredde | Valgmulighed | Tilvalg | Tilvalg | |
| Sensorstyring af frøgennemstrømningen | Tilvalg | Tilvalg | Tilvalg | |
| Markør før fremspiring | Tilvalg | Valgmulighed | Tilvalg | |
| Lodret, hydraulisk sammenklappelig spormarkør med takket skive | Tilvalg | Tilvalg | Tilvalg | |
| Antal CX-II-skær med 12,5 cm afstand (standard) 3) | 24 / 28 / 32 | 24 / 28 / 32 | 24 / 28 / 32 | |
| Antal CX-II-skær med 15 cm afstand (tilvalg) 3) | 20 / 24 / 26 | 20 / 24 / 26 | 20 / 24 / 26 | |
| Antal CX-II-skær med 25 cm afstand (ekstraudstyr) 3) | 12 / 14 / 16 | 12 / 14 / 16 | 12 / 14 / 16 | |
| CX-II-skær inkl. trykhjul | Standard | Standard | nej | |
| CX-II-skær med dobbelt indtrængning | Tilvalg (komb. med f-såmaskine) | Tilvalg (i kombination med f-såmaskine) | Standard | |
| CX-II-skær uden trykhjul | Tilvalg | Tilvalg | nej | |
| CX-II-skæreskive Ø (mm) | 325 | 325 | 325 | |
| Trykhjul Ø (mm) | 250 x 42 | 250 x 42 | 250 x 42 | |
| Skraber til pressehjul | Tilvalg | Tilvalg | Tilvalg | |
| Skærtryk (kg) | 5 - 50 | 5 - 50 | 5 - 50 | |
| Mekanisk justering af skærtrykket med håndsving | Standard | Standard | Standard | |
| Hydraulisk justering af skærtrykket | Tilvalg | Tilvalg | Tilvalg | |
| Mekanisk central indstilling af sådybde via spindel | Standard | Standard | Standard | |
| Hydraulisk central indstilling af sådybde inkl. løft af såskærstangen | Tilvalg | Tilvalg | Tilvalg | |
| EURO-CONNECTION | Standard | Standard | Standard | |
| S-tandharve (10 mm) | Tilvalg | Tilvalg | Tilvalg | |
| Værktøjskasse og kalibreringssæt | Standard | Standard | Standard | |
| Læssetrin / Platform | Standard | Standard | Standard | |
| Vejbelysningssæt | Tilvalg (LED) | Tilvalg (LED) | Tilvalg (LED) | |
| Arbejdslys | Tilvalg (LED) | Tilvalg (LED) | Tilvalg (LED) | |
| Monteringssæt a-drill 200 | Tilvalg | Tilvalg | Tilvalg | |
| Kombination med f-drill (CX-II dobbelt indgang) | Tilvalg | Tilvalg | nej | |
| Kverneland motorharve | M / H / S-serien | H / S-serien | H / S-serien | |
| Oliefyldning til hydraulisk blæser (l/min) | 30 | 30 | 40 | |
| Min. effektbehov (HP/kW) | 100/74 – 125/92 | 130/96 – 150/110 | 130/96 – 150/110 | |
| Vægt (kg) 1) | 1.120 – 1.400 | 1.260 - 1.440 | 1.520 – 1.910 |
Unable to load the table
1) Vægten er angivet som vejledende uden motorharve med CX-II-skær og trykhjul på 12,5 cm
2) Formonteret fra fabrikken. Afhænger af valgt basismaskine (e-bas eller e-com)
3) Formonteret på fabrikken. Eftermonteringssæt til lange og korte CX-II-skær fås som tilvalg for at tilpasse rækkeafstanden lokalt.
4) Mulige opdelinger af beholderen: 0:100; 40:60 eller 30:70
Teknisk specifikation
Teknisk specifikation
Download brochureModel |
e-drill compact |
e-drill maxi |
Working width |
3.0 / 3.5 / 4.0 |
3.0 / 3.5 / 4.0 |
Transport width |
3.0 / 3.5 / 4.0 |
3.0 / 3.5 / 4.0 |
No. of coulters |
24 / 28 / 32 |
24 / 28 / 32 |
Weight (kg) |
1120 / 1270 / 1350 |
1220 / 1300 / 1390 |
1) Vægten er angivet som vejledende uden motorharve med CX-II-skær og trykhjul på 12,5 cm
2) Formonteret fra fabrikken. Afhænger af valgt basismaskine (e-bas eller e-com)
3) Formonteret på fabrikken. Eftermonteringssæt til lange og korte CX-II-skær fås som tilvalg for at tilpasse rækkeafstanden lokalt.
4) Mulige opdelinger af beholderen: 0:100; 40:60 eller 30:70
Product FAQ`s
Kverneland e-drill, den kultivatormonterede såmaskine, er det rigtige valg til mark- og blandingsbedrifter, der ønsker at forberede såbedet, komprimere jorden og så i ét arbejdsgang. Kverneland e-drill fås som en del af et integreret såsystem og kombinerer effektiv markdrift med præcis såning og brugervenlig opsætning. Den er særligt velegnet til mellemstore bedrifter som hovedsåmaskine eller til store bedrifter som supplerende såmaskine.
Kverneland e-drill, der er monteret på en kultivator, er konstrueret med beholderen placeret tæt på traktoren, hvilket skaber et kompakt tyngdepunkt, der bidrager til at reducere kravene til løftekraft. Den ideelle traktor afhænger af den valgte rotoreharve, arbejdsbredden, beholderkonfigurationen og markforholdene. Det mindste effektbehov varierer fra 74 kW for e-drill compact med en arbejdsbredde på 3,0 m til 110 kW for e-drill maxi plus med en arbejdsbredde på 4,0 m. Ved at tilpasse den komplette Kverneland e-drill-kombination til din traktor sikrer du en effektiv drift og transport.
Valget af den rigtige e-drill-såmaskine, der monteres på en kultivator, afhænger af den nødvendige kapacitet og de specifikke krav. Kverneland e-drill compact har en kapacitet på 1.100 l plus 300 l valgfri tragtudvidelse, mens e-drill maxi har en kapacitet på 1.600 l plus 400 l. Både Kverneland e-drill compact og Kverneland e-drill maxi, der er monteret på en kultivator, kombinerer såbedforberedelse og såning i én arbejdsgang. Kverneland e-drill maxi plus med en beholderkapacitet på 2.100 l tilbyder desuden kombineret udsåning af frø og gødning eller to typer frø i ét arbejdsgang.
Den kultivatormonterede såmaskine Kverneland e-drill er klar til såning af alle slags kornarter såsom hvede, byg, havre osv. samt bønner og ærter og fine frø såsom græs, raps og kløver. Der kan også sås blandede frø til etablering af mellemafgrøder. Udfør venligst en kalibreringstest i henhold til betjeningsvejledningen for at sikre den korrekte indstilling af doseringsanordningen.
Kverneland e-drill er udstyret med det gennemprøvede CX-II-skæresystem, der sikrer præcis såning og nøjagtig dybdekontrol. Den flade skærevinkel på stålskiven kræver mindre tryk på skæret for at opnå en konstant sådybde på op til 6 cm og sikrer jævn kørsel. Takket være kombinationen af stålskive og fleksibel plastskive er der ikke behov for separate skrabere. Valgfrie trykhjul kan yderligere forbedre kontakten mellem frø og jord, hvilket bidrager til en endnu mere ensartet afgrødeetablering.
Kverneland e-drill er en kultivatormonteret såmaskine med det elektrisk drevne ELDOS-doseringssystem, der er udviklet til enkel og pålidelig kalibrering. Doseringsenheden er let tilgængelig, understøtter automatiske kalibreringsfunktioner og muliggør udskiftning af rotorer uden brug af værktøj. Dette hjælper operatørerne med at spare tid, når de skifter mellem afgrøder, frøtyper eller udsåningsmængder. ELDOS leveres som standard med 5 doseringsrotorer, der dækker alle frøsorter og udsåningsmængder.
Kverneland e-drill, der er en kultivatormonteret såmaskine, tilbyder enkel og uafhængig dybdejustering for både rotoreharven og såskæret. De centrale justeringsfunktioner hjælper med at opretholde en ensartet dybdekontrol og præcis såning, hvilket gør det nemmere at tilpasse maskinen til forskellige afgrøder, såbedforhold og etableringskrav.
Kverneland e-drill, der er en kultivatormonteret såmaskine, kombinerer forberedelse af såbedet, jordkomprimering og præcis såning i ét arbejdsgang. Dens CX-II-skæresystem, integrerede rotoreharve og justerbare dybdekontrol hjælper med at sikre ensartet såning under en lang række mark- og jordforhold, hvilket bidrager til en pålidelig afgrødeetablering.
Ja. Kverneland e-drill, der er en kultivatormonteret såmaskine, kan integreres med ISOBUS-baserede præcisionslandbrugssystemer. I kombination med ELDOS-dosering understøtter den såning med variabel udsåningsmængde ved hjælp af udbringningskort og automatiseret sektionsstyring via GEOCONTROL. Disse funktioner bidrager til at reducere overlapninger, forbedre effektiviteten af indsatsmidlerne og sikre en mere præcis etablering af afgrøderne.
Kverneland e-drill, den kultivatormonterede såmaskine, fås med forskellige rækkeafstande: 12,5, 15,0 eller 25,0 cm, så den kan tilpasses specifikke landbrugssystemer og agronomiske strategier. CX-II-såskærene fastgøres til såskærstangen, hvilket giver ekstra fleksibilitet til at tilpasse sig eventuelle fremtidige udfordringer.
